Подскажите схему подключения

[Nomaniki]

Имеется вентилятор и регулятор скорости ера. Хочется реализовать схему, чтобы вентилятор либо напрямую питался от сети, либо через регулятор скорости. И вот никак не соображу как это сделать….

задумка такая, чтобы переключение цепи было по воздуху через умное реле (включить, выключить, переключить цепь)

вентилятор Soler&Palau Silentub-100

регулятор обычный ERA РС-Н 2,5А



[gdv1969]

Навскидку, не нашлось "умных" реле с переключением нагрузок.

Я так понимаю, хочется дистанционно перебирать три режима - выключено, включено через регулятор, включено напрямую.

Как вариант - городить два умных реле... одно последовательно с регулятором скорости,Ю второе в параллель. Но надо щепетильно подходить к вопросу последовательности переключений, ибо не уверен, что регулятор переживёт подачу на его выход напряжения выше, чем он сам выдаёт...

[SERG_ivk]

5 часов назад, Nomaniki сказал:

задумка такая, чтобы переключение цепи было по воздуху через умное реле

2 умных реле последовательно, 1е отвечает за вкл выкл, 2е за режим работы напрямую или через регулятор, для чего на выход умного реле поставить еще одно "тупое" с двумя группами контактов которое будет подавать либо напрямую питание на вентилятор либо через регулятор.

[gdv1969]

Нагуглилось двухканальное умное реле - https://elektrostandard.ru/catalog/umnyy-dom/wi-fi-rele/umnoe-dvukhkanalnoe-rele-wf002-a047991

Один канал - напрямую на вентилятор, второе - на регулятор, с которого на вентилятор. Но надо вдумчиво переключать, чтобы не включить оба разом...



Но не уверен, что подойдёт... можно ли две нагрузки в одну точку свести...

[Jeniver]

1 час назад, gdv1969 сказал:

Навскидку, не нашлось "умных" реле с переключением нагрузок.

SONOFF 4CH PRO

Учитывая что вент маломощный, гораздо проще взять переключающее реле типа РЭК78/4 с катушкой на 220 и подцепить его ко второму выходу двухканального умного. И Всё. Более громоздко но дешевле.



[SERG_ivk]

47 минут назад, gdv1969 сказал:

Но надо вдумчиво переключать, чтобы не включить оба разом...

Чтобы вдумчиво не переключать понадобится дополнительно одно механическое реле и см. реализацию выше.

Изменено 16.11.2023, 05:04:28 пользователем SERG_ivk

[Nomaniki]

5 часов назад, gdv1969 сказал:

чтобы не включить оба разом...



вот это и хочу избежать...



5 часов назад, SERG_ivk сказал:

дополнительно одно механическое реле

пойду гуглить...

[Nomaniki]

сейчас подключено по варианту 2

как будто бы все уже реализовано, одно умное реле будет общее, а второе механическое как будто просится в готовую схему, но куда, не соображу ...

[Nomaniki]

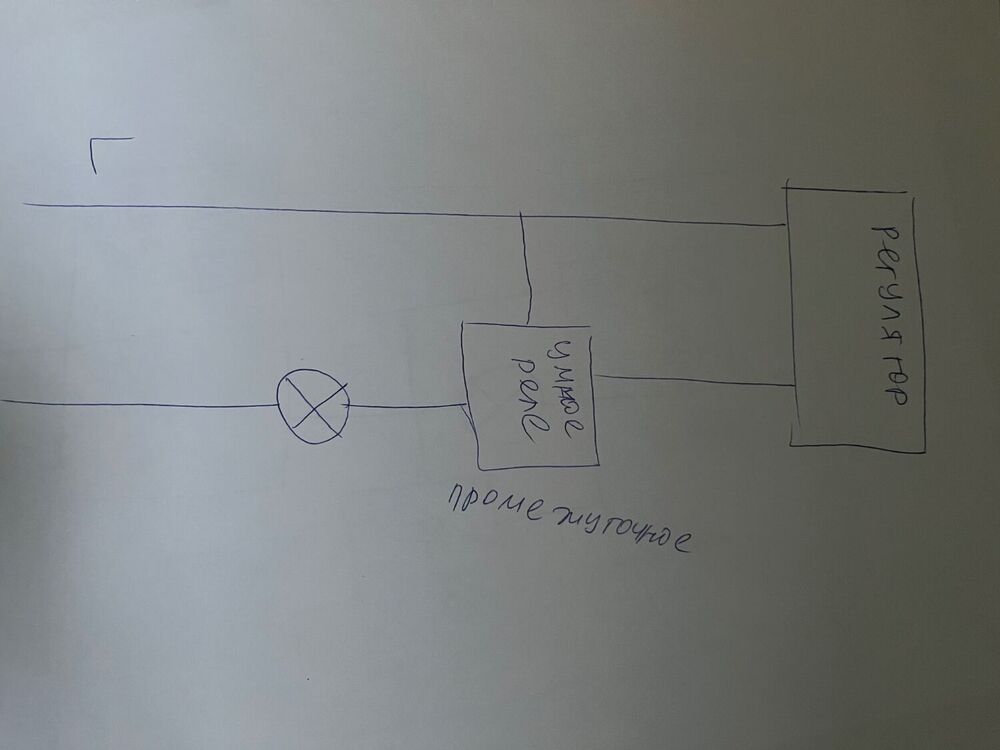

Так? На алиэкспресс вроде нашел промежуточное вифи реле..

6 часов назад, Jeniver сказал:

SONOFF 4CH PRO

А это тоже как промежуточное реле можно настроить? Сходу что то не нашел информацию

[SERG_ivk]

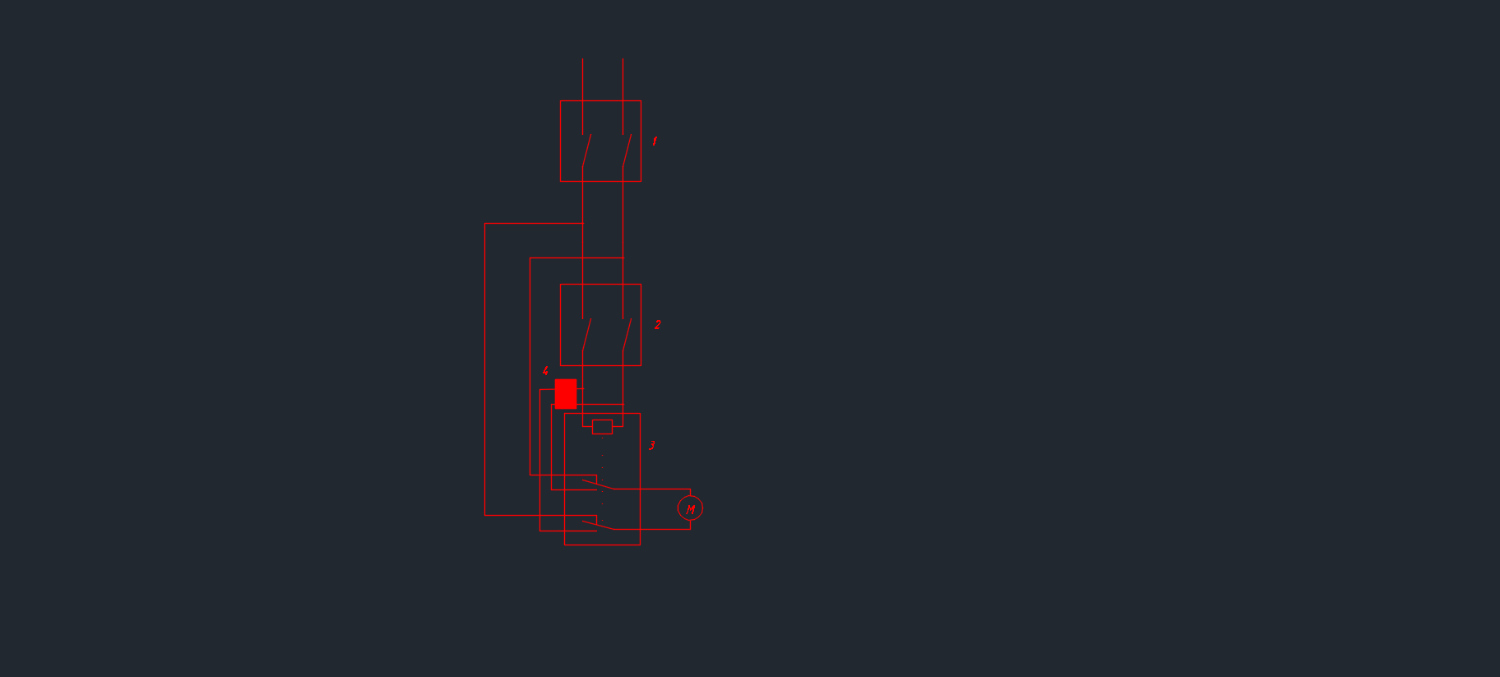

На коленке нарисовал, реле 1 и 2 это вай фай, 3 это механика, 4 регулятор.

[svs66]

Два вай фай реле.

Первое вай фай реле на вкл - выкл.

Из второго выдираем 4х контактную механическую релюху и ставим 5ти контактную. На НЗ контакт 220в. На НО контакт с регулятора. (Ну или наоборот). Центральный - на вентилятор.

В некоторых вайфаях изначально 5-контактное реле стоит. НЗ контакт тупо в воздухе висит. Просто вывести перемычкой на свободную клемму.

Изменено 16.11.2023, 22:59:02 пользователем svs66
