Как разделить 3 фазы и N в электрощите?

[SiZE]

Надо пересобрать щит на столбе. Сейчас там вводной автомат и парочка на 16А для розеток.

В щит приходит 3 фазы. Как их распараллелить на два кабеля 4х4? Каждый кабель ведет к своему отдельному щиту

Кросс-модуль поставить или 2 вводных 3-полюсных автомата или еще как?

[Jeniver]

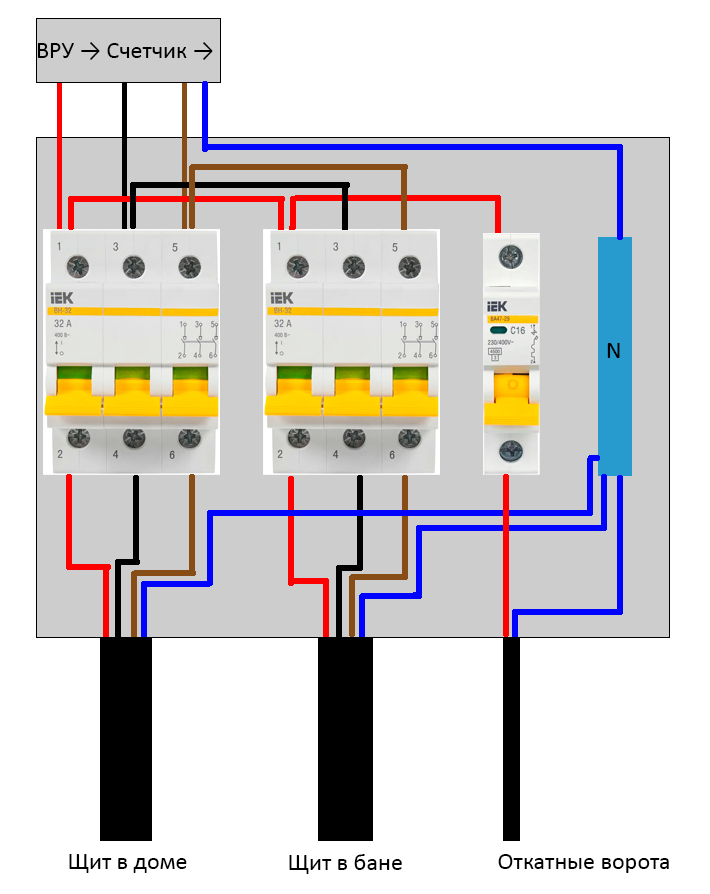

все правильно нарисовано, только надо поставить автоматы а не выключатели нагрузки, как на рисунке.

В качестве нуля поставить кросс-блок такого типа

[SiZE]

05.04.2024 в 19:43, Jeniver сказал:

только надо поставить автоматы а не выключатели нагрузки,

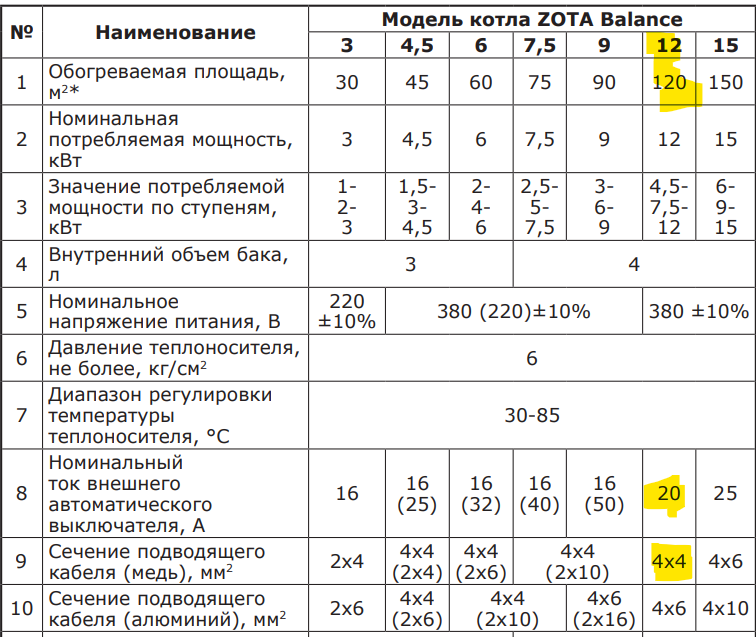

Ставлю в щите на столбе 2шт 3-полюсных автомата номиналом 25А, а в принимающих щитах вводные на 20А? Плюс в доме параллельно еще один 20А для котла на 380 12кВт. Норм?

[Jeniver]

Если на столбе на линию стоит 25А, то в принимающем щите можно и выключатель нагрузки ставить

Дальше автоматы в зависимости от приемников и проводов
